Eglise carolingienne St Martin aout 2008

Septembre 2009 : reconstitution des différentes phases de construction de l'église Saint Martin du VIe siècle au XVIIIe siècle

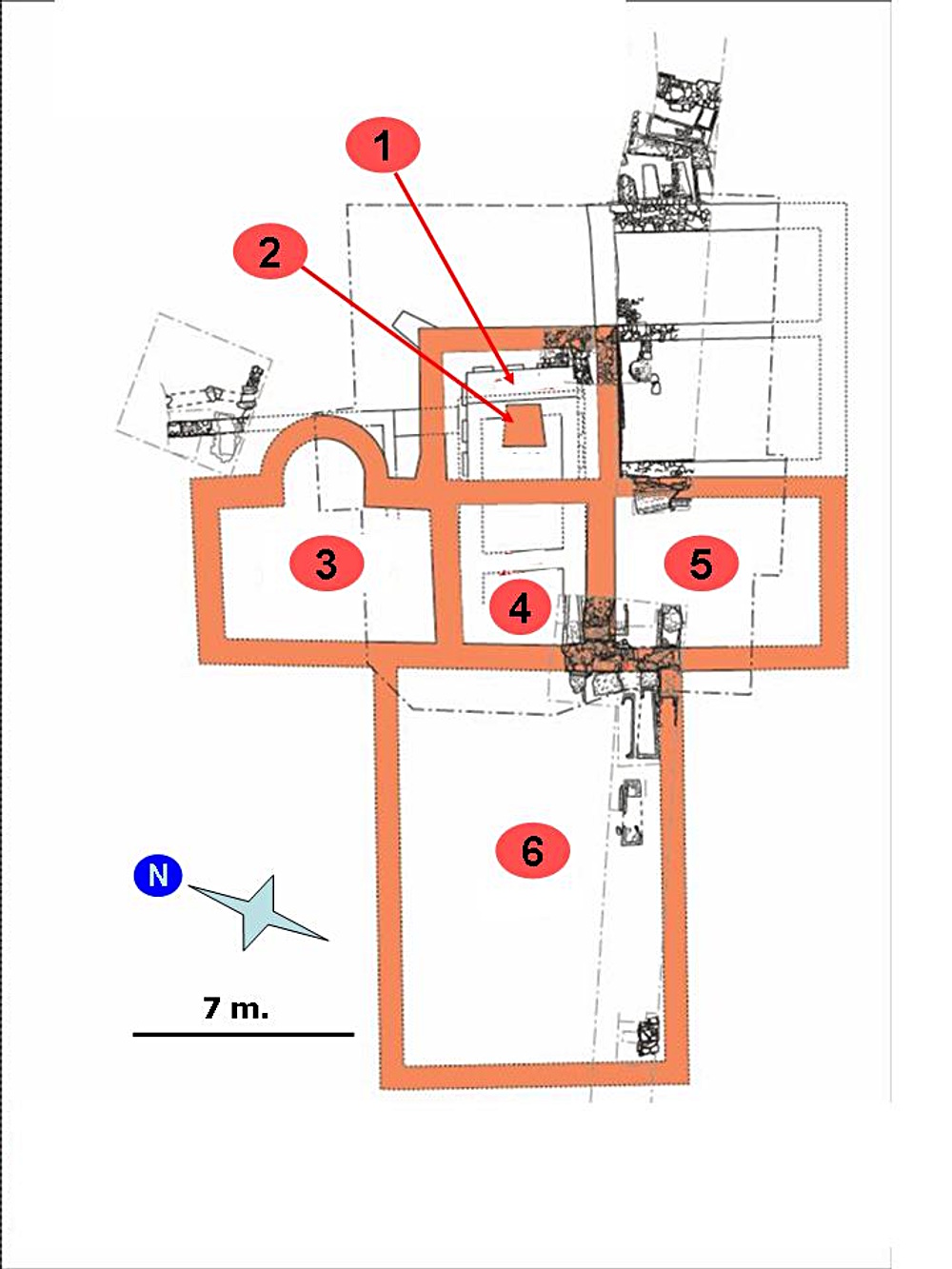

Epoque carolingienne - Hypothèse de plan phasé simplifié au 28 août 2008

1 - Sanctuaire

2 - Autel

3 - Annexe nord (chapelle mémoriale ?)

4 - Travée de choeur

5 - Annexe sud

6 - nef

L'emplacement de la façade est hypothétique

Les pointillés délimitent le périmètre des fouilles de 2008 et les sondages de 2005

-

-

-

-

-

-

-

-

-

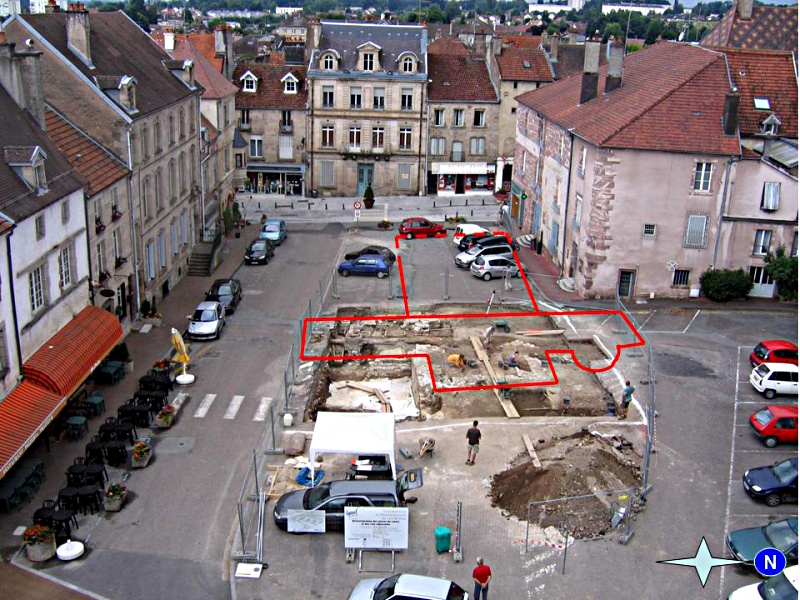

Les contours de l'église carolingienne, dessinés à main levée, sur une photo de la place de la république.

--

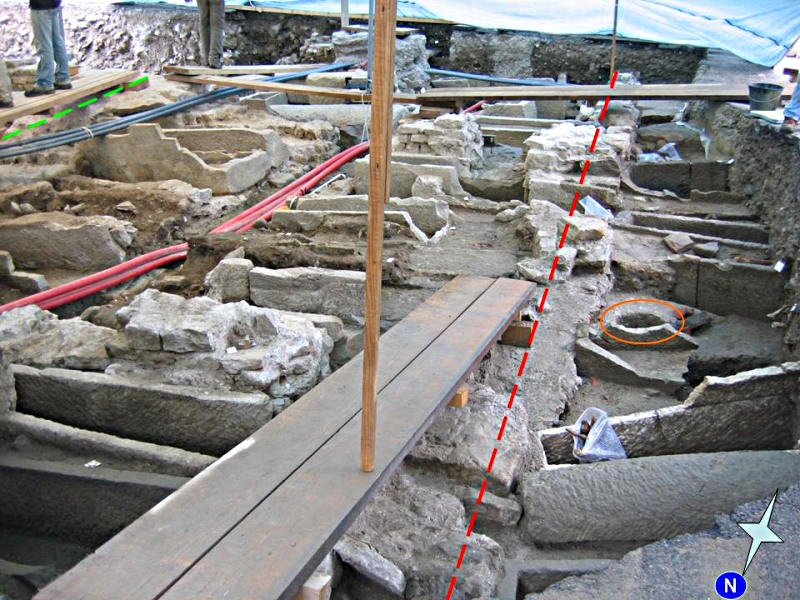

Choeur de l'église carolingienne.

Le trait en pointillés rouges indique le mur situé entre la nef et le choeur.

Le trait en pointillés verts indique le mur entre le choeur et le sanctuaire mérovingien.

Le cercle orange indique un trou de poteau,  peut-être un échafaudage de la construction de l'église carolingienne. --

-
-
-
-
-
-
-
-
-
-
-
-
-
-
-

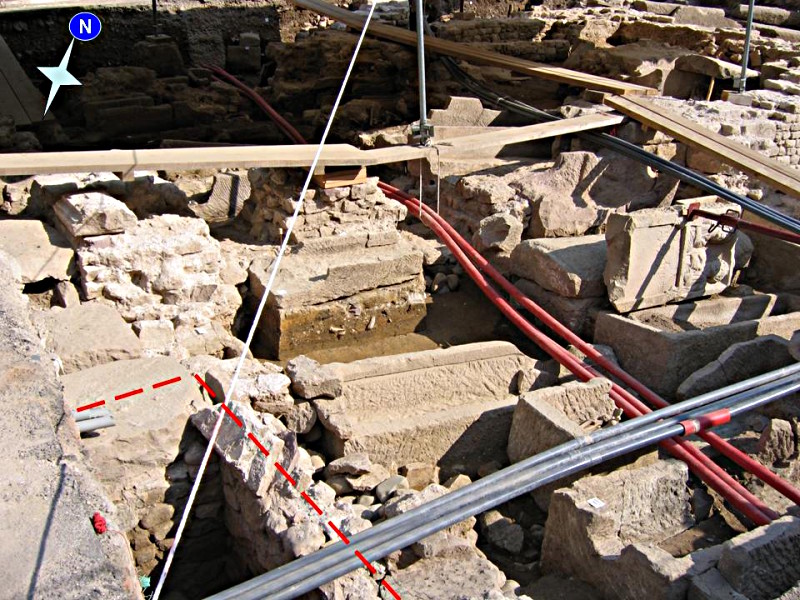

Le trait en pointillés rouges positionne la jonction du mur sud de la nef avec le mur du choeur et de l'annexe sud.

-

-

-

-

-

-

-

-

-

-

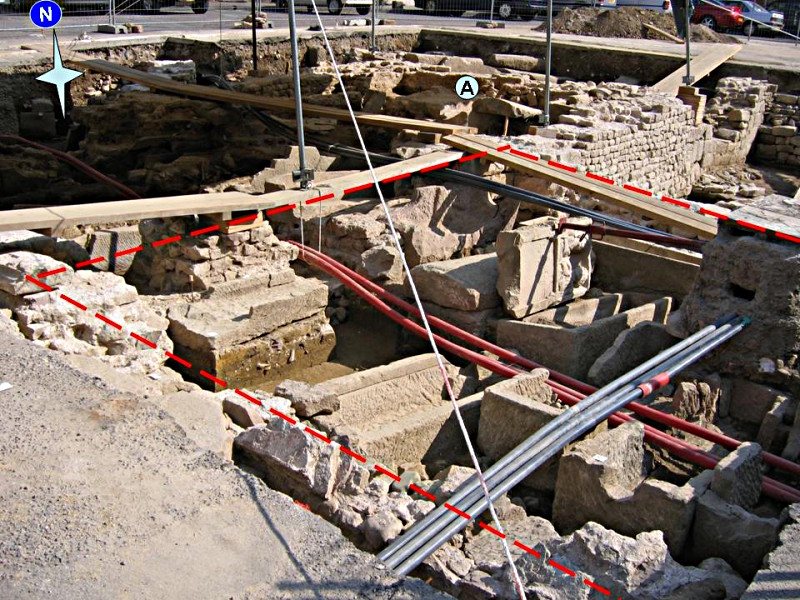

L'annexe sud de l'église carolingienne. Le trait en pointillés rouges en signale le pourtour partiellement car le mur sud est sous la chaussée.

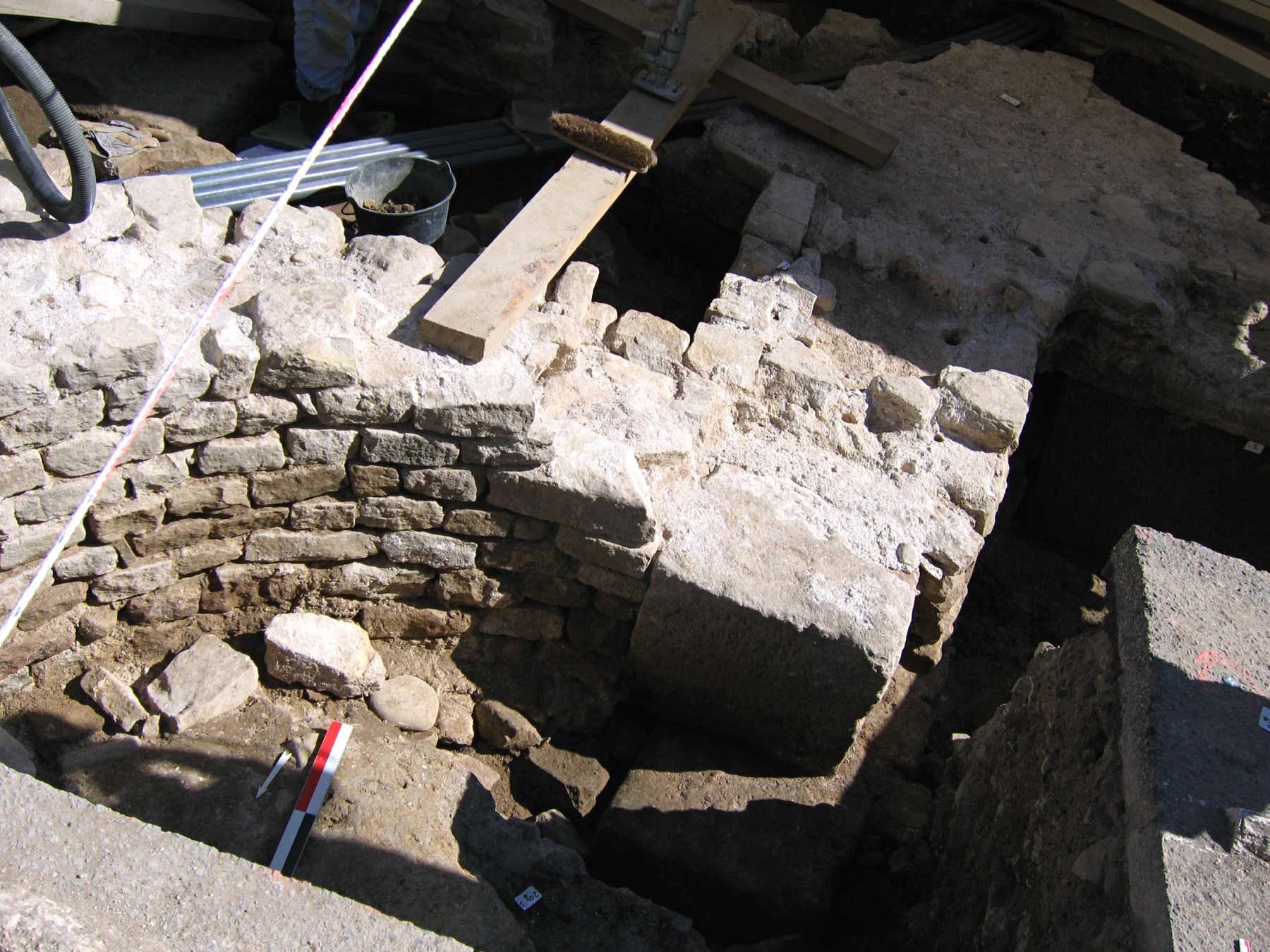

Annexe nord avec la partie dégagée de l'abside et sa liaison avec le choeur.

Plus de 50 sarcophages ont été dénombrés en 2008 et un total de 125 à la fin de la campagne de fouilles en 2009 sur une surface de 635m². Un travail minutieux à la recherche du moindre indice révélateur du prestigieux passé de Luxeuil. -

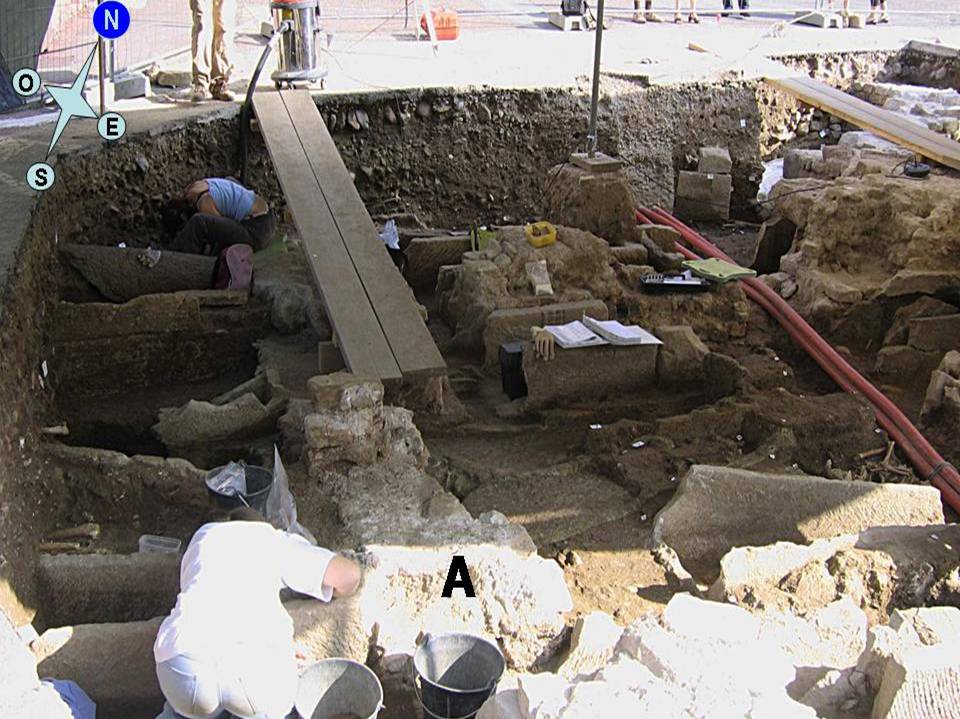

A mur de séparation entre le choeur et la nef.

-

-

--

-

-

-

-

-

-
